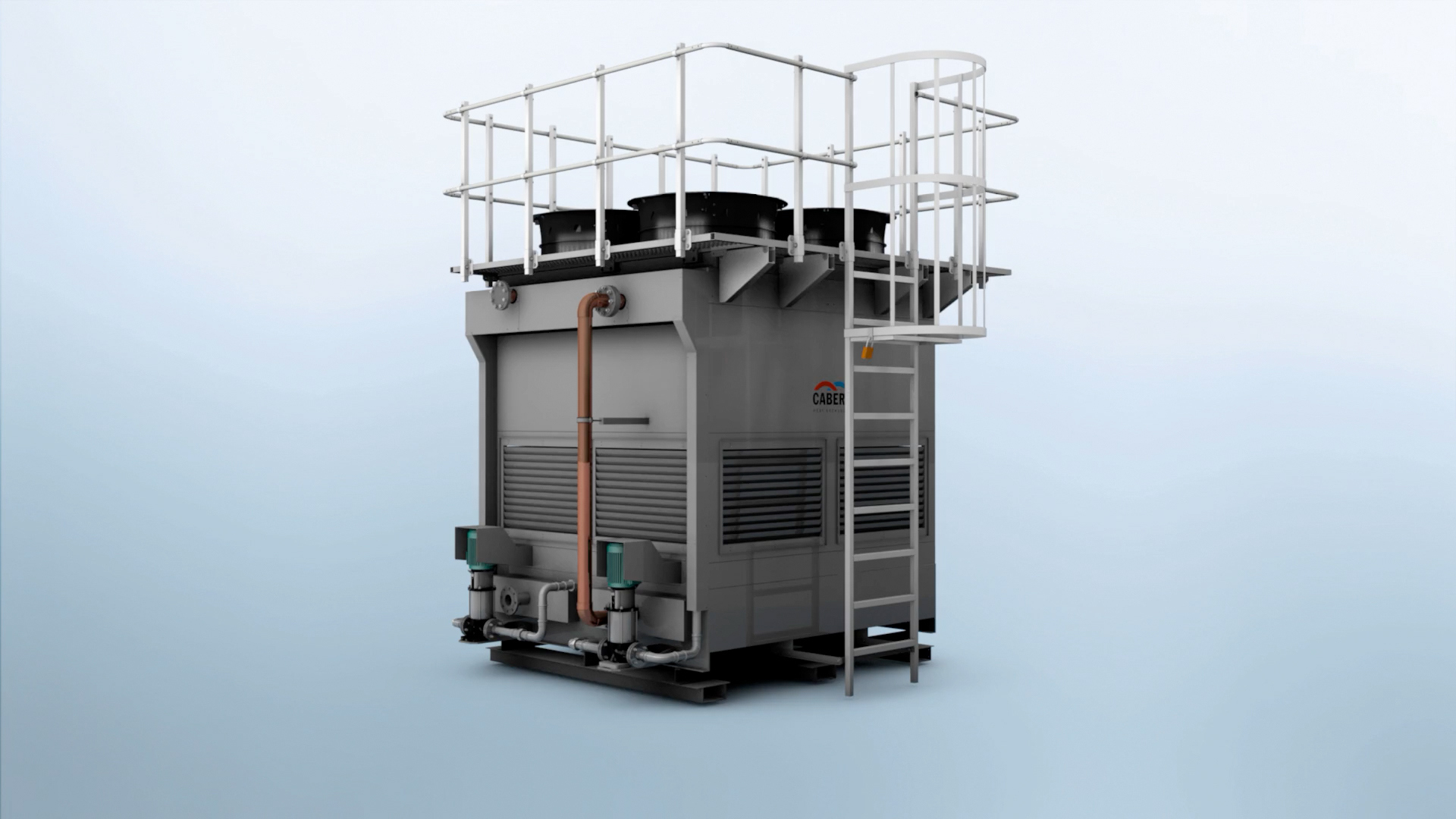

MAX Pro – advanced hybrid technologies – patentiertes System

Die neuen Cabero Produktlinie MAX PRO bietet den Anwender entscheidende Vorteile gegenüber den herkömmlichen Verdunstungskühltürmen und setzt eine neue Maßstäbe bei Betriebskosten, Wasserverbrauch und Betriebssicherheit, Langlebigkeit und Effizienz.

Durch die eigens von Cabero für diese Produktreihe entwickelte VARIO ON DEMAND , kann der Anwender auch im Nachtrag Konzeption und Funktionalität der Anlage verändern, basierend auf einem im Markt einzigartigen Baukastenprizip.

Alle gewünschten Funktionsstufen können in Segmenten aufeinander gesteckt werden ohne eine nachträgliche aufwendige Abdichtung gegen austretendes Kühlwasser durchführen zu müssen. Damit wird auch eine effiziente, vereinfachte und kostengünstige Installation (nicht Inbetriebnahme) ohne Fachkenntnisse ermöglicht.

Ein Austausch wird somit auch nachträglich zu herkömmlichen Systemen stark vereinfacht.

MAXPro besteht im Komplettausbau aus acht zueinander kombinierbare Funktionsstufen. Jede Funktionsstufe weißt wiederum verschiedene Ausführungen auf.

Diese standardisierten Variationen werden nach den kundenspezifischen Vorgaben ausgewählt (VARIO ON DEMAND) und ermöglichen nahezu jeder Anforderung zu entsprechen.

Die Funktionsstufen sind (von oben nach unten):

Die eingesetzten Materialien sind hochwertig und alle wasserberührten Komponenten in Edelstahl ausgeführt.

Die Wahl der Materialien wurde bewusst gewählt um der Nutzwasserqualität und die Einleitgenehmigungen der immer strengeren werdenden Umweltschutzvorschriften auch in Zukunft zu entsprechen.

Durch die Verwendung von Edelstahl werden gegenüber feuerverzinkten Ausführungen Zink- oder Bleieintrag im Kühlwasser gänzlich vermieden. Kostenintensive Passivierungsbehandlungen und mögliche Leckagen durch Weißrost ausgeschlossen und die geforderten Qualitätsstandards für das Kühlwasser (Frischwasser) merklich gelockert, sodass die Kosten für die Wasseraufbereitung drastisch gesenkt werden konnten.

Kommt es insbesondere bei im Luftstrom befindlichen und befeuchteten Wärmetauschereinheiten (unabhängig der Materialwahl – dies ist auch der Fall bei Edelstahlrohren) zu sogenannten Mineralablagerungen (Kesselsteinbildung) ist das bei MaxPro Systemen nicht der Fall.

Aufgrund des überflutete (komplett unter Wasser befindlichen) Wärmetauschers kann die sogenannte Kesselsteinbildung (in Abhängigkeit der Temperaturen im Kältekreislauf) gänzlich ausgeschlossen werden.

Die Effizienzsteigerungen basiert somit nicht nur darauf, das ein Wärmeübergangswiderstand (Kesselsteinbildung bzw. anderweitige Mineralablagerungen) vermieden werden kann, sondern dass die Wärmetauscherrohre - im Gegensatz zum berieselten und im Luftstrom befindlichen Wärmetauschern – im MaxPro System 100% Kontakt mit dem Kühlwasser besitzen.

Die überflutete Wärmetauschereinheit im MAXPRO wird im reinen Kreuzgegenstrom Prinzip betrieben (patentiert) und die Wanne ist so konzipiert das Sedimentablagerungen effizient abgeschlämmt werden können.

Cabero ist es mit dem MAX PRO und die in dieser Produktlinie angewendeten Innovationen gelungen, neben der langen Lebensdauer, Widerstandsfähigkeit und somit Betriebssicherheit, die Betriebskosten drastisch zu senken und den einzigartigen ökologischen sowie ökonomischen Food Print in den Fokus zu stellen.

Durch dem im „adiabatischen“ Luftstrom vorgeschalteten Enthitzer kann die Effizienzrate nochmals erheblich gesteigert, der Wasserverbrauch nochmals gesenkt und zudem die Schwadenbildung in den meisten Fällen vermieden werden.

Der Enthitzer (luftgekühlter Wärmetauscher) dient durch seine eingebaute Schräglage bei Luftgeschwindigkeiten über 2,8 m/s in den meisten Fällen als eine Art Tropfenabscheider.

Zwar sind Systeme welche in Edelstahl verbaut sind in der Neuanschaffung kostenintensiver als Systeme in feuerverzinkten Ausführung, aber durch die eklatante Effizienzsteigerung der MAX PRO Systeme insbesondere in der Betriebskostenberechnung und die Langlebigkeit, merklich den herkömmlichen Verdunstungsrückkühlern überlegen.

Ein weiterer Vorteil ist, dass der Anwender sicher sein kann, dass MAX PRO SYSTEME auch in Zukunft den strengen Umweltschutzbedingungen entsprechen werden.

Komplettiert wird die Produktlinie durch die speziell entwickelte MaxPro Controller Einheit, welche neben der Drehzahlregulierung für EC und AC Motoren, den Komponentensteuerung wie Pumpe, Ventile, Niveauregulierung etc.. insbesondere eine Vielzahl von neuen ökonomischen und innovative Regelcharakteristiken vorweist und die Betriebszustände und – bereitscheift an die Gebäudeleitsysteme über definierte Schnittstellen übergeben kann oder diese auf dem Controllerdisplay aufzeigt.

Diese Regelungscharekteristik minimiert unter anderem die Anforderungen an die Wasseraufbereitung und ermöglicht den sicheren Betrieb auch bei höheren Konzentrationszyklen des Kühlwassers.

Die Kontrolle der Leitfähigkeit des Kühlwassers lässt weniger Ausschlämmungen zu und daraus folgernd weniger Bedarf an Nachspeisewasser (Frischwasser). Dies gepaart mit den derzeit effizientesten Wärmeübertrager Cabero Turbo führt zu einer eklatanten Kühlwassereinsparung.

Zur Dokumentation und Überwachung des regelkonformen Betriebes und um die gesetzlichen Vorschriften zu entsprechen, empfehlen wir unsere neue LegioProtect Steuerung als ein wichtigen konzeptionellen Baustein in Ihrer Kontroll- und Steuerungstechnik.

IHRE VORTEILE AUF EINEN BLICK:

Einsatzbereiche

NH3, CO2, alle Kältemittel, Butan, Propan, Mineralöle und Sole

Alle wasserberührten Komponenten in Edelstahl 304/316 wie z.B. - Edelstahl-Block - Edelstahl-Gehäuse und -Abdeckungen - Vollverschweißte Edelstahlwanne und Umlenkblenden (Baffels)

Längere Lebensdauer - Selbstpassivierendes Edelstahl ermöglicht eine deutlich längere Lebensdauer als verzinkter Stahl - Ventilatoren oder im Luftstrom befindliche Komponenten sind ausgelegt auf den Verdunstungsbetrieb - - stark verbesserte Resistenz, auch beim Betreiben der Anlage mit niedriger Wasserqualität

Smarte und kompakte Ausführung - Einzigartige Leistungsrendite dank optimierter Wasserverteilung und Kreuzgegenstromprinzip

- Effiziente Verhinderung von Mineralablagerungen auf den Austauschrohren durch überfluteten Wärmetauscherblock

- geringeres Betriebsgewicht - geringere Kältemittelfüllmenge

- VARIO ON DEMAND – nach dem frei wählbaren „CABERO acht Funktionsstufen-Prinzip“

- keine Schwadenbildung bei Einsatz der Funktionsstufe Enthitzer

- erhöhte Umschaltpunkte trocken/nass (bei Einsatz eines Enthitzers)

Leistungsspektrum - 0,5 – 3,0 MW pro Gerät - einreihige und zweireihige Ventilatoranordnung abgestuft in 7 Gerätelängen - Aus der Kombination heraus (Vario on Demand) über 820 Geräteausführungen möglich

Hocheffiziente Ventilatoren - AC- oder energieoptimierten EC-Motorentechnik - Geräuscharmer Betrieb

-Wartungsfreie Motoren (kein Warten und Ersetzen von Riemenscheiben oder Riemen oder anderen kostenaufwendigen Wartungsarbeiten am Ventilator) - Erhöhte Redundanz durch Einsatz von mehreren Ventilatormotoren

Bewässerungssystem (Kühlwassersystem)

- Große interne Kanaldurchmesser der Sprühdüsen, ausgelegt auf große Schmutzpartikel verhindert die Verstopfungen der Gleichen - Pumpen-Steigrohr bei Anlieferung von zwei Segmenten einfach zu installieren. - zwei Pumpen erhöhen die Redundanz - Vollentleerbare und leicht zu reinigende Wärmetauscherwanne

Lufteintrittsgitter - durch nach innen inklinierte Waben wir das Austreten von Kühlwasser nach Außen verhindert - Blickdicht - UV-beständig - Korrosionsbeständig

Zertifizierungen - Qualitätssicherung nach ISO-9001 - PED zertifiziert

Vereinfachte Montage und Service - Effizienter und einfacher Aufbau (Geringere Installationskosten) - Formstabiles und vollverschweißtes Edelstahlbehäuse in allen Funktionsstufen welche mit Kühlwasser in Berührung stehen

- keine aufwendigen Dichtungsarbeiten notwendig durch das Traufblech-Prinzip in den Segmentübergängen. - klappbare Lüfterdüsen zur vereinfachten Reinigung des Enthitzers

-Zusätzliche Inspektionsöffnungen für Bewässerungssystem (Sprühdüsen) und den Füllkörpern - begehbare Bühne

- leicht austauschbare Funktionsstufen

MAX PRO Controller - funktionsspezifische Betriebsweisen nach Prioritätsprinzip für die Gewichtung der einzusparenden Ressourcen - Keine zusätzliche Software notwendig

- Warnungen und Nachrichten im Klartext auf dem Controller Display

-Einfache Einbindung an die GLT oder Kundensysteme aufgrund definierter Schnittstellen - Legio Protect empfohlen

  1. Alle wasserberührten Komponenten und Gehäuse in Edelstahl
  2. Vorgeschalteter Enthitzer welcher im adiabatischen Luftstrom verbaut ist (keine Aerosole und keine Schwadenbildung)
  3. Trockenbetrieb bis Umgebungstemperaturen 12°C möglich
  4. Hocheffizienter Turboplus Edelstahlwärmetauscher, unter Wasser verbaut (keine Mineralablagerungen bzw. wie bei Rohre welche im Luftstrom verbaut sind. Darüber hinaus volle Umspülung der einzelnen Kernrohre – damit 100% Kontakt mit dem Kühlwasser) alle Kammern werden im reinen Kreuzgegenstrom betrieben -> dadurch sind Kühlgrenztemperaturen bis zu 1,5 K über Feuchtkugeltemperatur möglich.
  5. Hohe Resistenz gegen Wasserqualitäten in Grenzbereich
  6. Kleiner Footprint -> hohe Leistung auf geringer Aufstellfläche -> einfache Wartung und geringer Wartungsbedarf -> gute Zugänglichkeit bei Reinigung der Komponenten
  7. Hohe Betriebssicherheit gegenüber herkömmlichen Systemen
  8. Einfache und günstige Ersatzteilbeschaffung durch 6 Modul System
  9. sehr geringe Betriebskosten (durch wartungsfreie EC/AC Ventilatoren Durchmesser 800-1000 und den ERGO Water Manager) zu herkömmlichen Verdunstungskühlern. Darüber hinaus eine extrem lange Lebensdauer und hohe Betriebssicherheit
  10. normal bis extrem leise Schalldruckpegel
  11. Komplette Überwachung des Betriebes durch Cabero Ergo Plus Control Einheiten / definierte Schnittstellen zu Gebäudeleittechnik MODBUS, etc. und andere spezielle Kundenwünsche.
  12. Für eine optimale Betriebssicherheit, Einsatz des CABERO Legio Protection System CLPS
  13. Zubehör inklusive Steigleiter, Absturzsicherung, Inbetriebnahme durch Cabero Service, etc.
  14. Laut PED und ISO Richtlinien gefertigt
